Victron BlueSolar 20Wp

• Compact formaat voor kleine beschikbare dakoppervlakken.
• Goede prestaties bij weinig licht en gevoeligheid over een breed lichtspectrum.
• Waterdichte aansluitdoos en bypass-diodes om vermogensverlies door gedeeltelijke schaduw te beperken.
• Stevig aluminium frame en gehard glas voor vaste montage.

De werkelijke opbrengst hangt af van seizoen, zoninstraling, schaduw, montagerichting en de laadstatus van de accu.

1. Laadregelaar: Victron SmartSolar MPPT 75/10 voor één paneel op een 12V-accu-installatie.

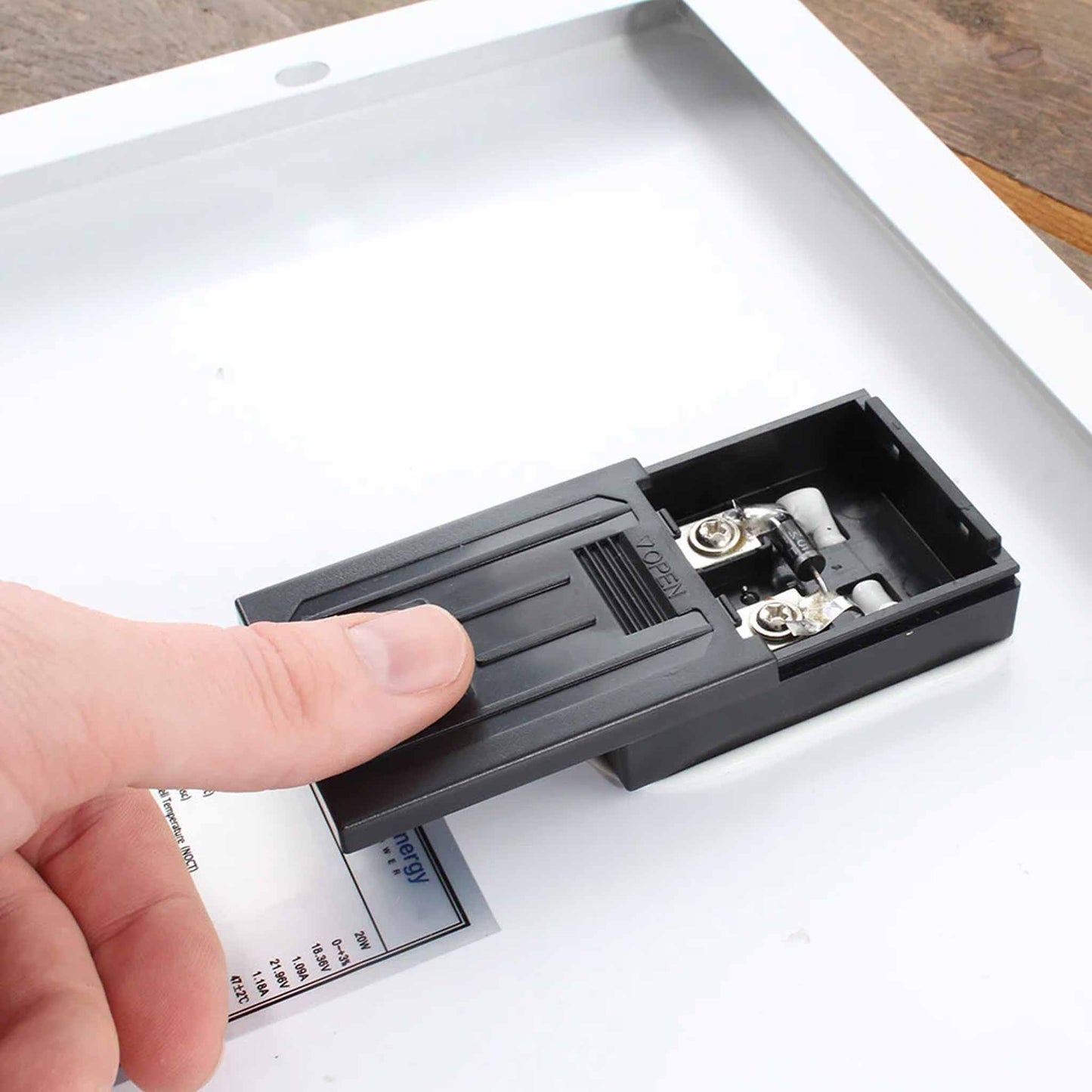

2. Solarkabel: 4mm² solarkabelset. Het paneel heeft een aansluitdoos met schroefklemmen; werk de aansluiting trekontlast en waterdicht af.
3. Accukabel en zekering: 4mm² accukabelset, 2 × 1m met 15A zekering, met de zekering dicht bij de accu of plusverdeler.
4. Dakdoorvoer: een passende kabeldoorvoer voor de route naar binnen.
5. Kabelmanagement: UV-bestendige plakzadels en tiewraps.

Sluit een zonnepaneel nooit rechtstreeks op de accu aan. Gebruik altijd een passende laadregelaar en beveiliging.

Buscamper: gebruik bij voorkeur aluminium Z-profielen. Voor deze compacte maat adviseren we geen specifieke kunststof spoiler.

Boot: op een geschikt vlak dek zijn kunststof hoeksteunen een praktische keuze.

Meet vooraf de beschikbare ruimte en houd rekening met dakluiken, ventilatie, rails, kabeldoorvoer en de ruimte van het montagemateriaal. Ontvet de ondergrond zorgvuldig, gebruik geschikte constructiekit en primers en werk alle doorvoeren waterdicht af.

Eén los paneel heeft onvoldoende werkspanning voor een 24V-accu. Gebruik meerdere identieke panelen in serie of kies een paneel met een hogere werkspanning. Controleer altijd de maximale open-klemspanning en de grenzen van de MPPT-laadregelaar.

• Het paneel rechtstreeks op de accu aansluiten.
• De aansluiting in de aansluitdoos onvoldoende trekontlast of waterdicht afwerken.
• Een te dunne kabel of ontbrekende zekering gebruiken.
• Panelen met afwijkende elektrische eigenschappen zonder controle combineren.
• Geen rekening houden met schaduw, dakobstakels en ruimte voor montage.
