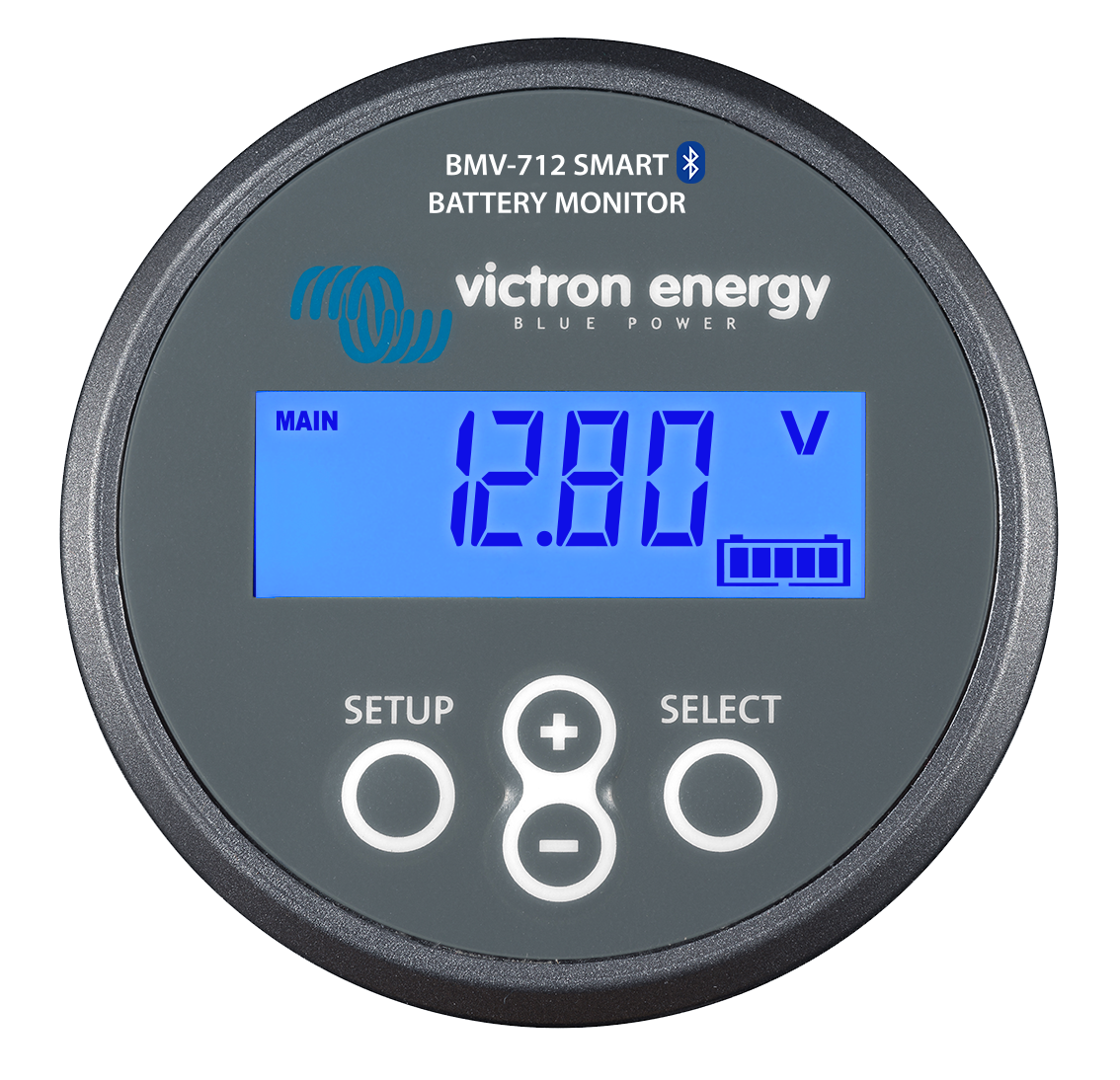

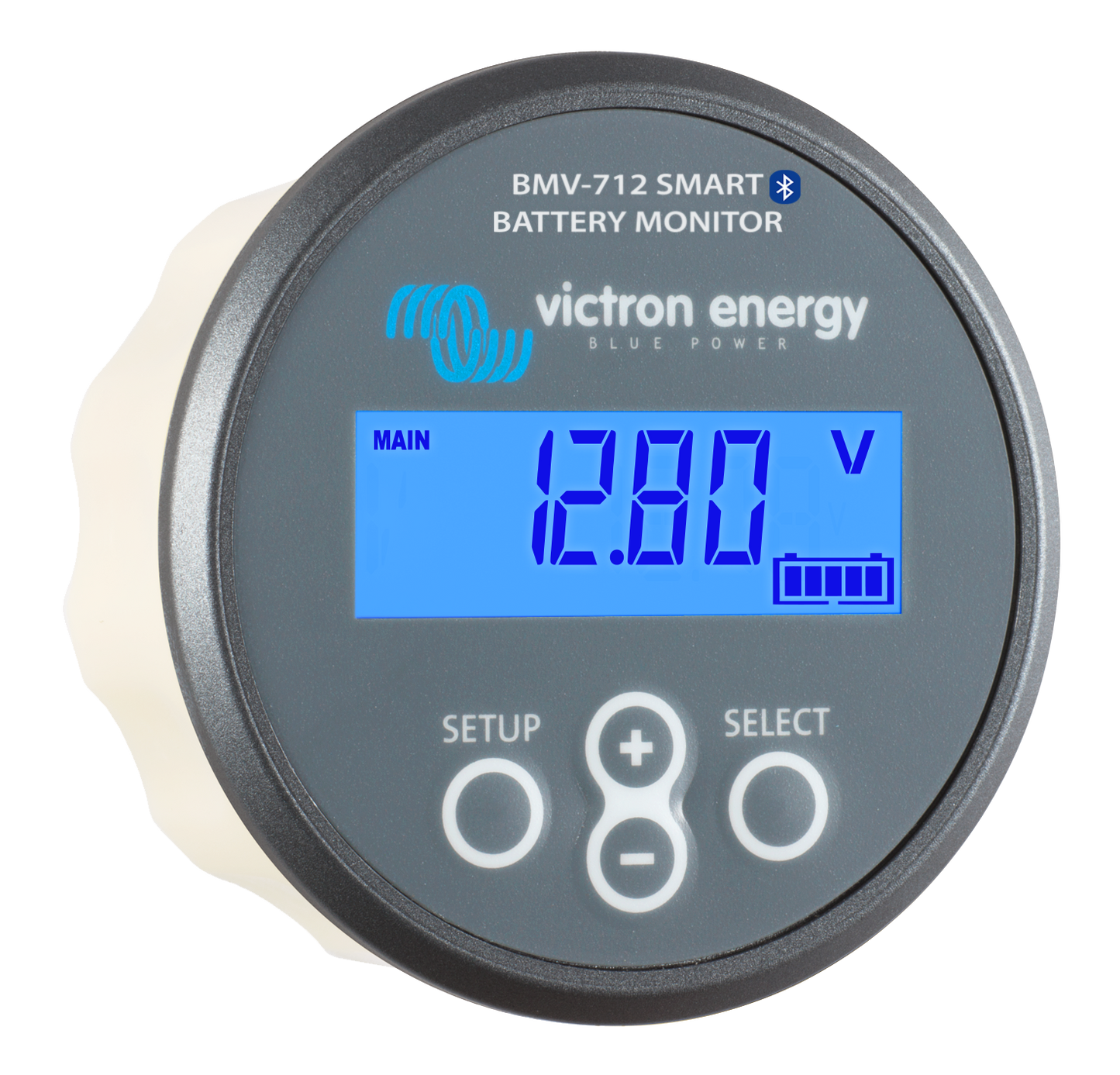

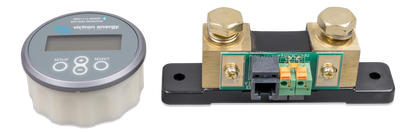

Victron Battery Monitor BMV-712 Smart

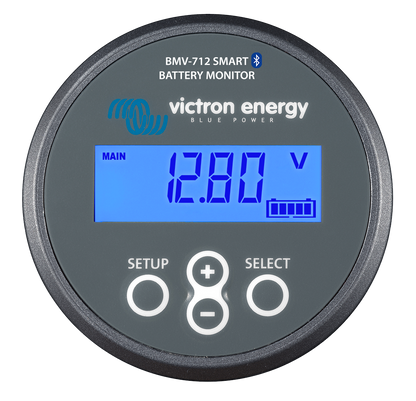

• Vast display: bekijk je accustatus zonder je telefoon te pakken.
• Ingebouwde Bluetooth: uitlezen, instellen en firmware bijwerken via VictronConnect.
• Inzicht in laden en verbruik: zie de netto stroom van en naar je accubank.
• Instelbare waarschuwingen: visuele en akoestische alarmen helpen je tijdig te reageren.
• Extra meetingang: kies voor startaccuspanning, accutemperatuur of middelpuntspanning.
• Laag eigen verbruik: circa 0,7 Ah per maand bij 12 V volgens Victron.

• Laadstatus: de berekende acculading in procenten.
• Accuspanning: de spanning van je accubank.
• Accustroom: hoeveel stroom er wordt geladen of verbruikt.
• Vermogen: het actuele laad- of ontlaadvermogen.
• Verbruikte Ah: hoeveel accucapaciteit is onttrokken.
• Resterende tijd: een inschatting tot de ingestelde ontladingslimiet.
• Historie: gegevens over eerdere laad- en ontlaadcycli.

De BMV-712 Smart kan worden ingesteld voor loodzuuraccu’s, AGM, gel en lithiumaccu’s zoals LiFePO4. Hij meet via de shunt en heeft daarvoor geen communicatieverbinding met de accu nodig.

Stel bij ingebruikname de juiste accucapaciteit en laadparameters in. Voor lithiumaccu’s moeten ook instellingen zoals de Peukert-exponent en laadefficiëntie worden afgestemd op het accutype. Correct instellen en regelmatig synchroniseren bij een volle accu houden de berekende laadstatus bruikbaar.

De extra ingang, ook wel Aux-ingang genoemd, gebruik je voor één van deze drie functies:

• Spanning van een tweede accu: bijvoorbeeld je startaccu naast de huishoudaccu. Je meet hiervan alleen de spanning, niet de laadstatus of stroom.
• Accutemperatuur: hiervoor is de optionele Victron-temperatuursensor voor de BMV-712 nodig.
• Middelpuntspanning: om spanningsafwijkingen tussen twee helften van een in serie opgebouwde accubank te signaleren.

Deze functies kunnen niet gelijktijdig via dezelfde ingang worden gebruikt. Kies de functie die bij jouw installatie past.

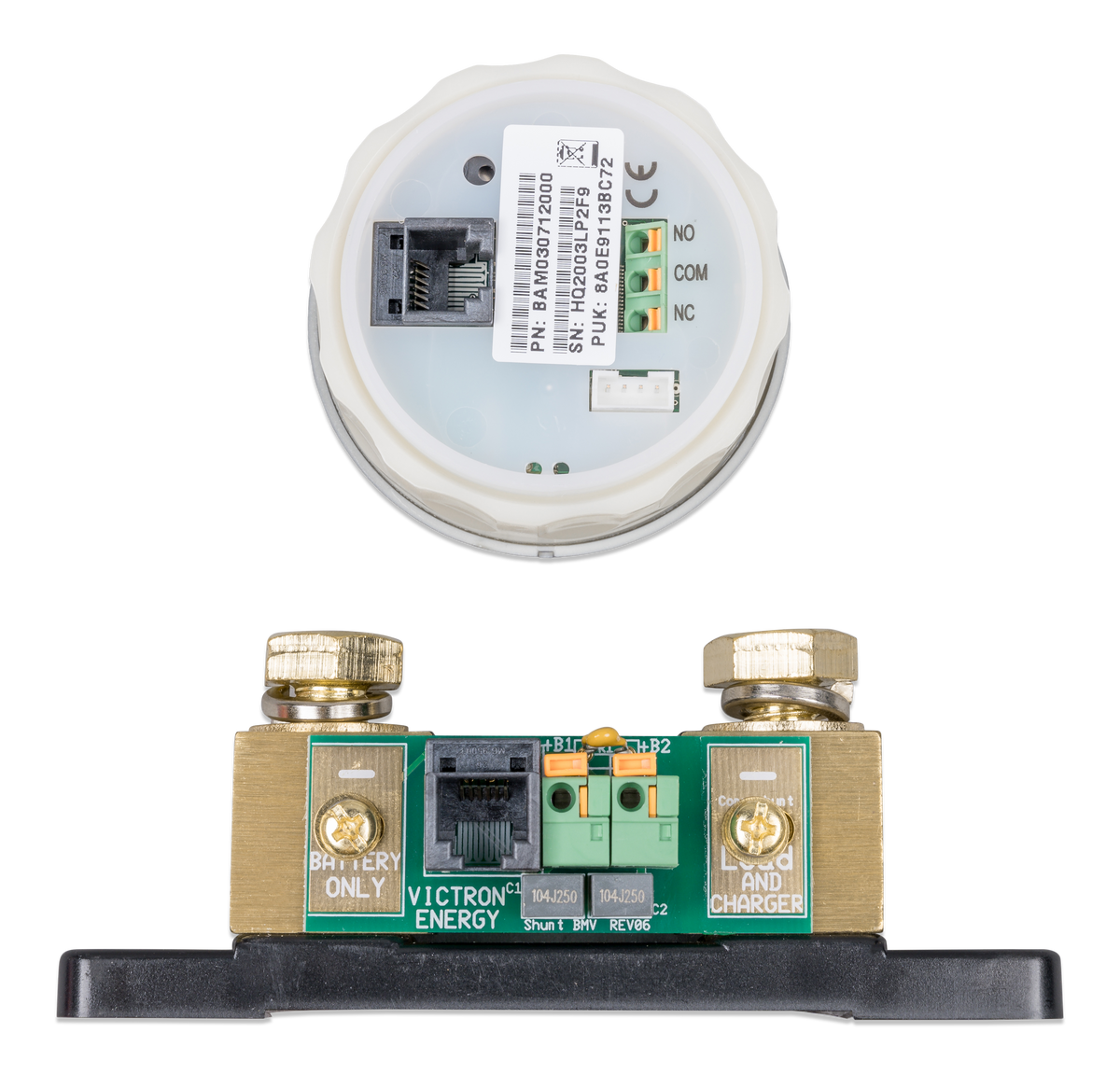

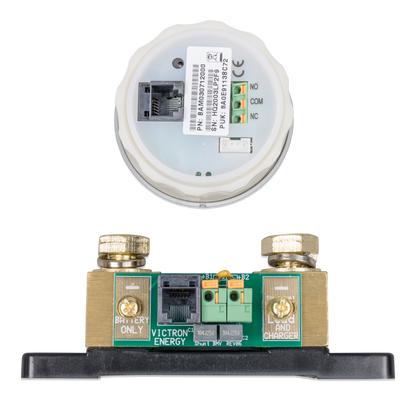

Plaats de shunt in de minleiding van de accubank. De accumin komt aan de zijde BATTERY ONLY. Alle verbruikers en laadbronnen worden via de systeemzijde LOAD AND CHARGER aangesloten.

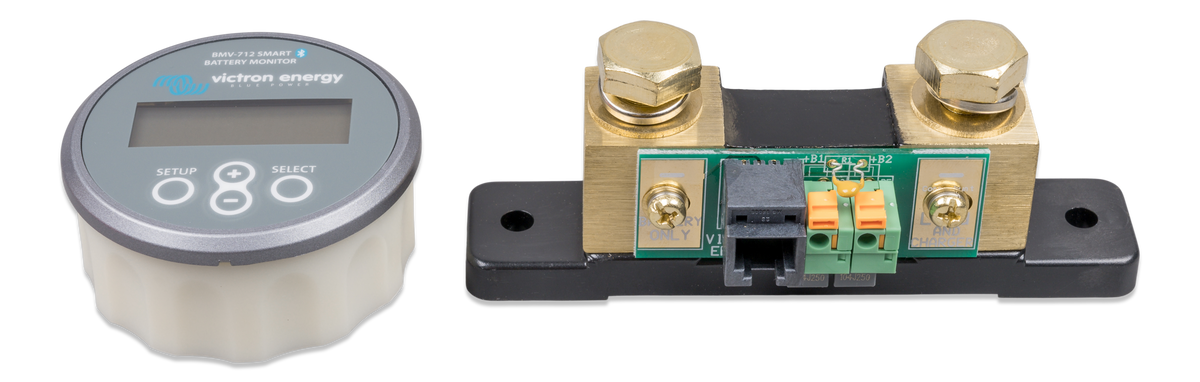

Het display verbind je met de shunt via de meegeleverde RJ12-kabel. Monteer de shunt droog en beschermd. Kies voor het display een goed afleesbare plek in een paneel, of gebruik een optionele wandmontagebehuizing.

Raadpleeg voor montage en bedrading de officiële installatiehandleiding van de BMV-712 Smart .

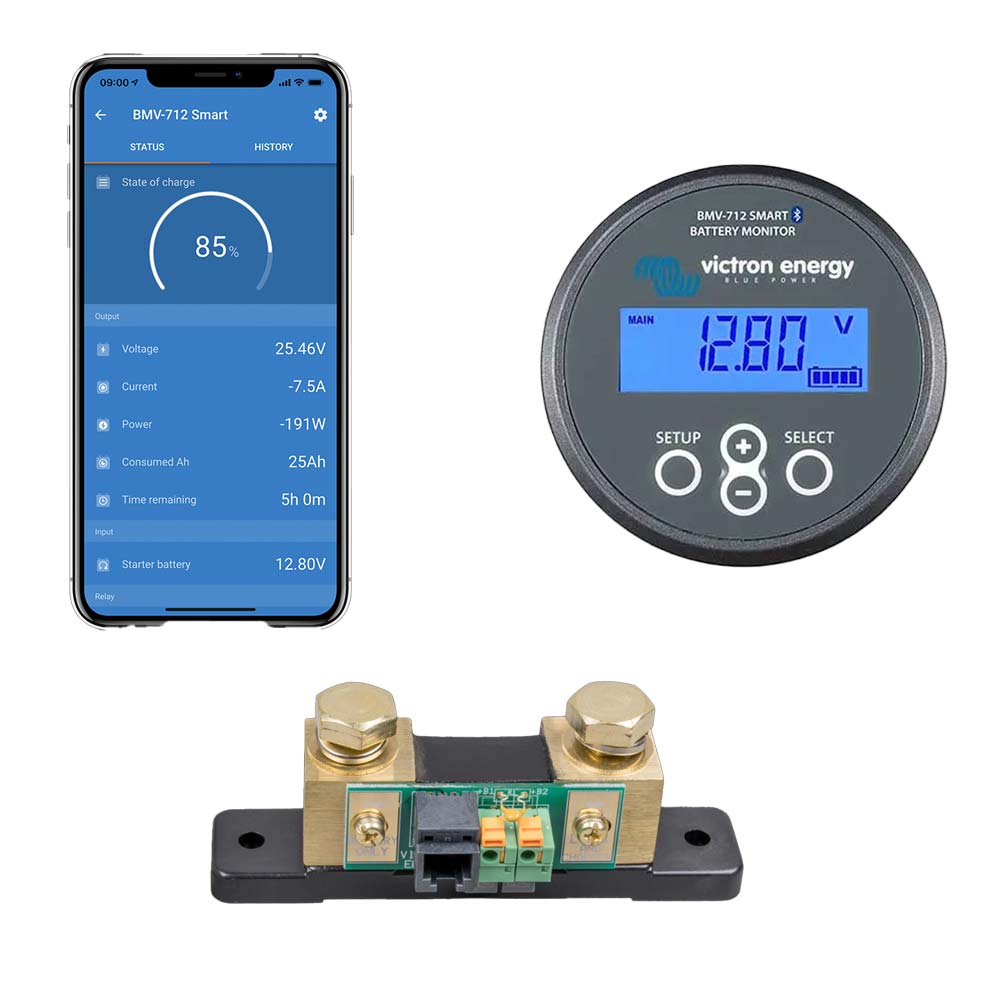

VictronConnect via Bluetooth
Bekijk lokaal je accugegevens, wijzig instellingen en controleer de historie op je telefoon of tablet.

Gegevens delen via VE.Smart Networking
Deel accuspanning en accustroom met compatibele Victron-apparatuur. Met de optionele temperatuursensor kan ook accutemperatuur worden gedeeld. Geschikte laders kunnen deze meetgegevens gebruiken bij het laden.

Monitoring op afstand via een GX-apparaat
Sluit de BMV-712 met een apart verkrijgbare VE.Direct-kabel aan op bijvoorbeeld een Cerbo GX. Met een internetverbinding op het GX-apparaat kun je de installatie via het VRM-portaal volgen. Bluetooth alleen biedt geen internetverbinding.

Stel waarschuwingen in voor bijvoorbeeld een lage laadstatus of afwijkende accuspanning. De BMV-712 kan daarbij een melding tonen en de ingebouwde zoemer activeren.

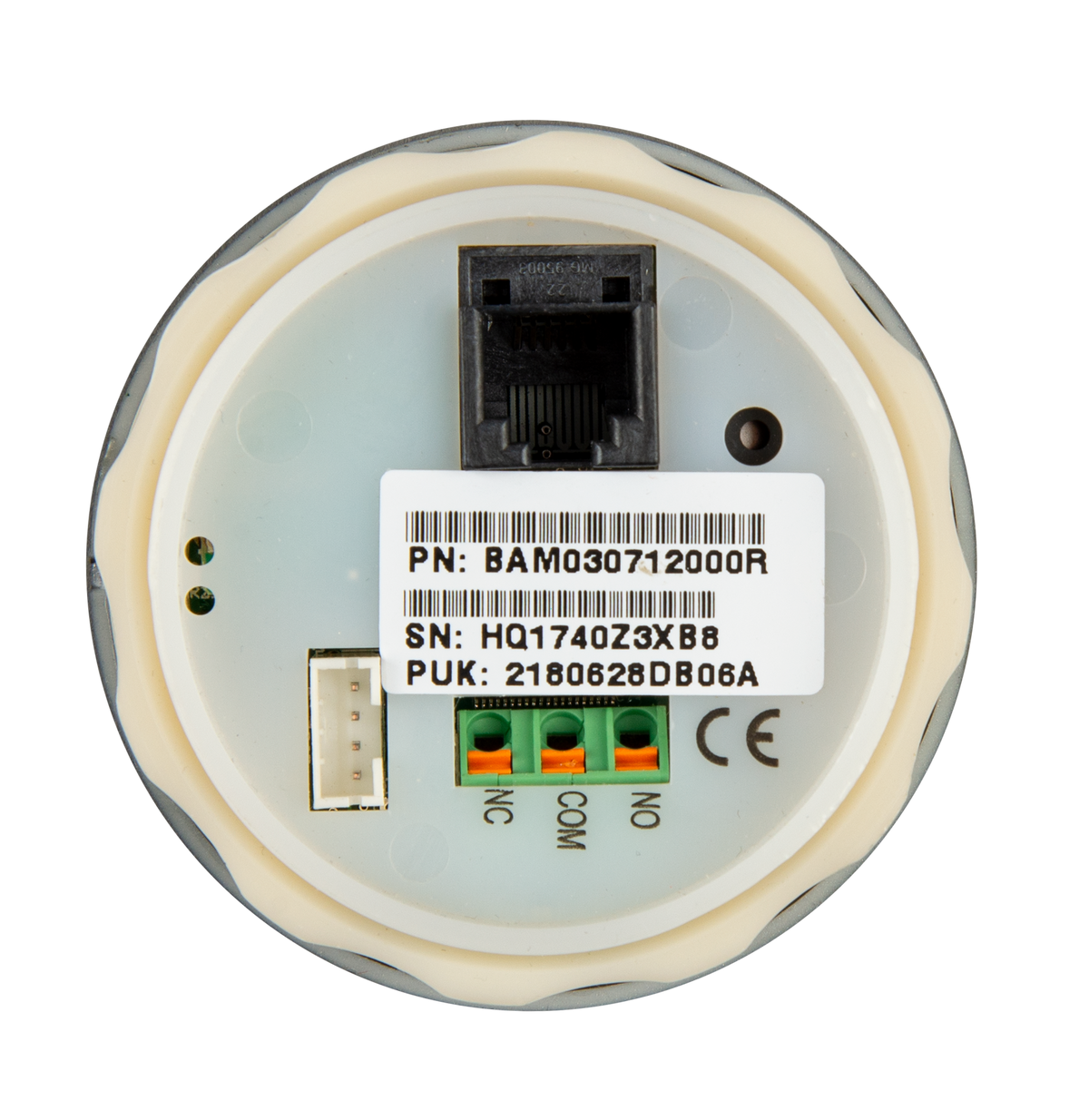

Het programmeerbare relais kan een geschikt extern stuurcircuit bedienen, bijvoorbeeld voor het afschakelen van niet-essentiële verbruikers of een generator met een passende start/stop-ingang. Hiervoor zijn aanvullende bedrading en de juiste instellingen nodig.

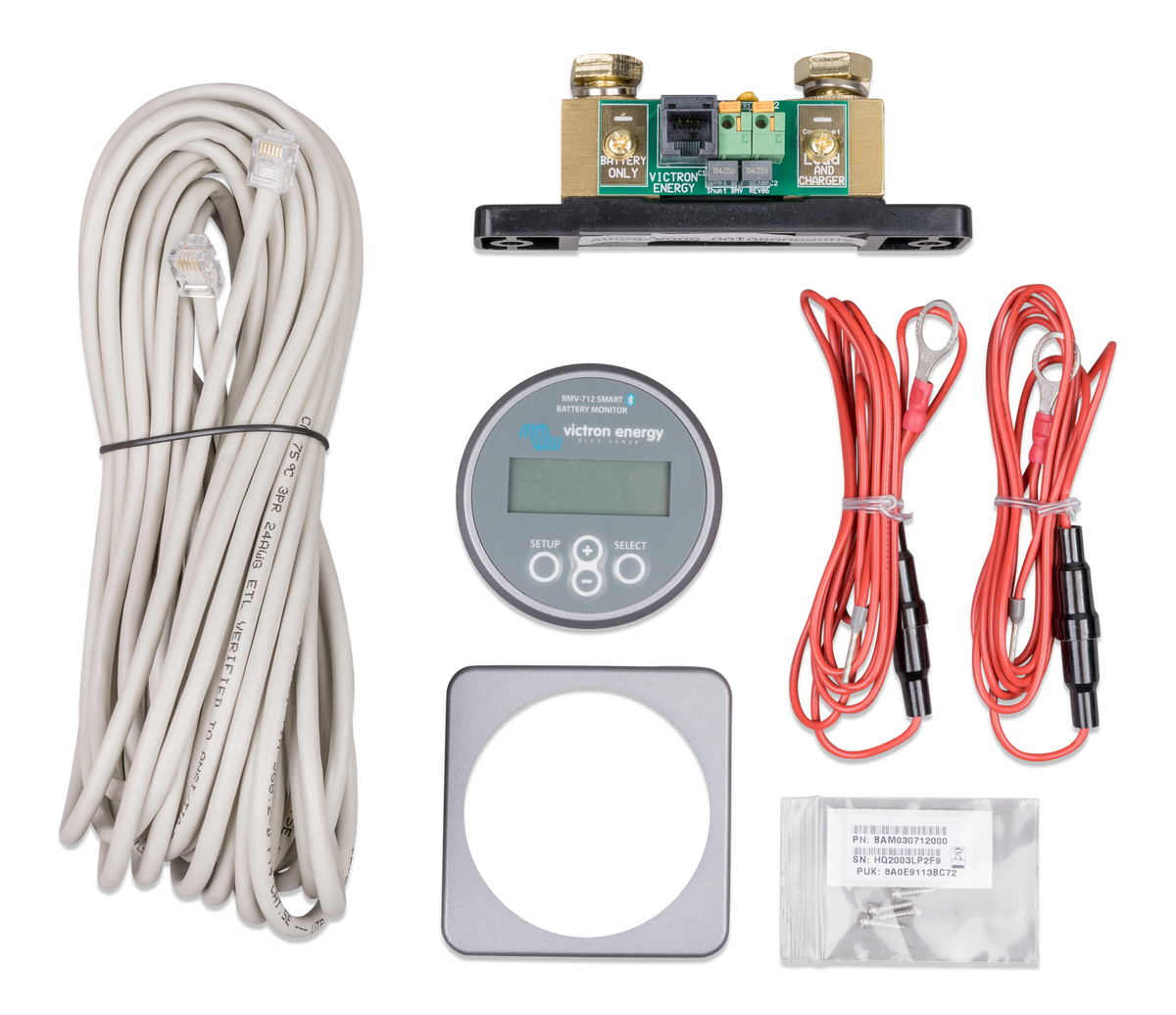

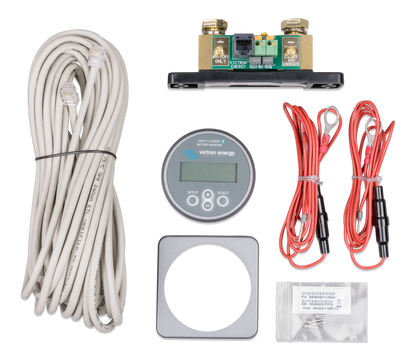

• BMV-712 Smart display met bevestigingshuls.
• 500 A / 50 mV shunt.
• RJ12-verbindingskabel van 10 meter.
• Twee rode aansluitkabels met 1 A zekering.
• Vierkante frontplaat met bevestigingsrand.
• Vier kleine schroeven en een snelstartgids.

Afhankelijk van je installatie extra nodig: zware accukabels en kabelogen voor de shunt, een temperatuursensor, een VE.Direct-kabel of een wandmontagebehuizing.

Werkt de BMV-712 ook zonder telefoon?
Ja. Je kunt accugegevens aflezen en instellingen aanpassen via het display en de knoppen.

Kan ik twee accu’s volledig bewaken?
De shunt meet één hoofdaccu of accubank. Via de extra ingang kun je daarnaast de spanning van een tweede accu bekijken, maar niet de stroom of het laadpercentage van die tweede accu.

Waarom moet ik de monitor instellen?
De laadstatus wordt berekend. De juiste accucapaciteit, laadinstellingen en synchronisatie zijn daarom nodig voor een betrouwbare weergave.

Kan ik direct beginnen met monteren?
De shunt, het display en de meetkabels worden meegeleverd. Controleer vooraf welke zware minkabels, kabelogen en montagematerialen jouw installatie daarnaast nodig heeft.

Hulp nodig bij je accubewaking?
Neem contact op met Faraday Energy en vermeld je accutype, accucapaciteit en systeemspanning. Dan denken we met je mee over de aansluiting en benodigde accessoires.
