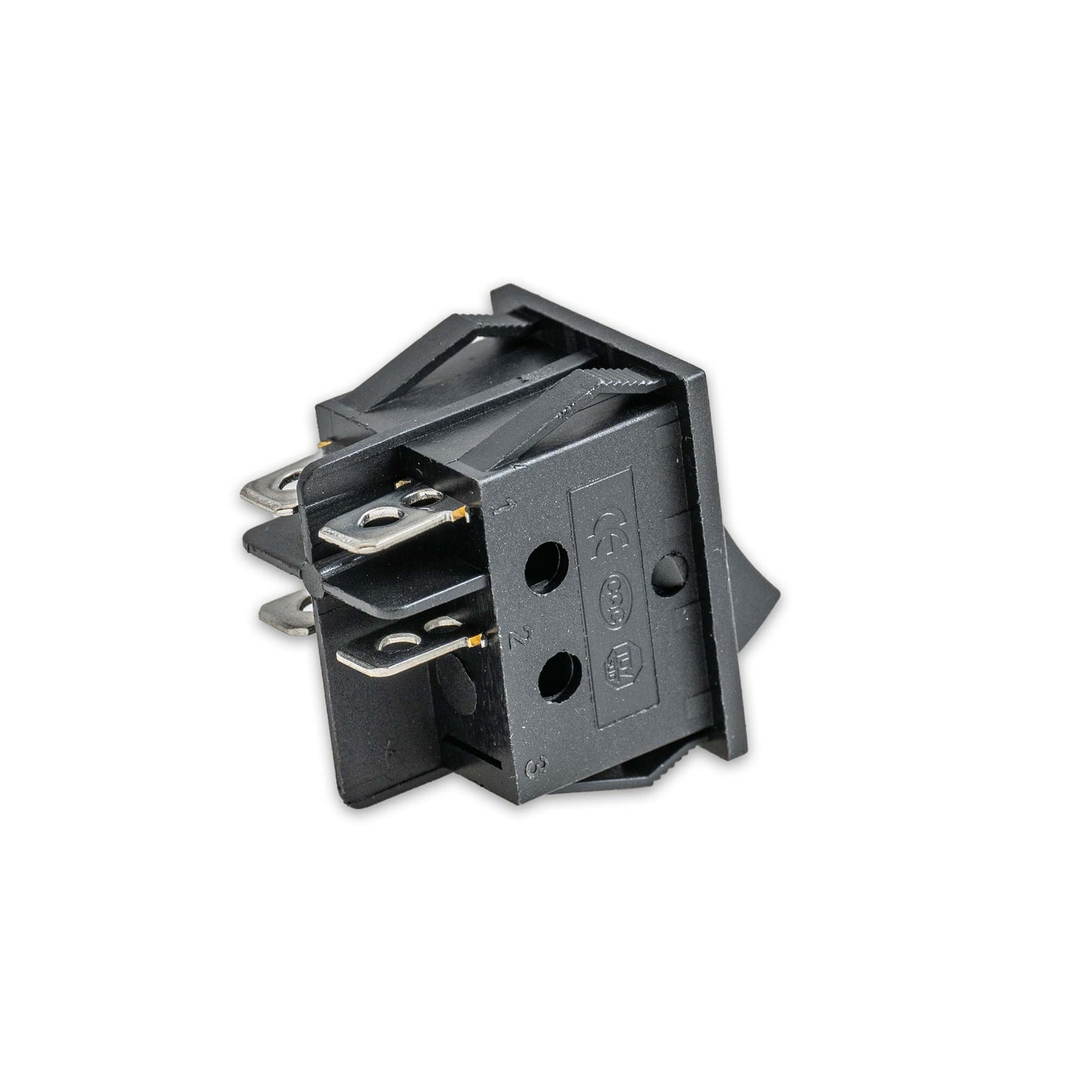

Tuimelschakelaar KCD4 aan/uit – zwart – 15A / 250V AC

• KCD4 tuimelschakelaar met aan/uit-functie.
• Duidelijke I/O-markering op de voorzijde.
• Vier vlakstekeraansluitingen aan de achterzijde.
• Dubbelpolige schakeling: twee contacten worden gelijktijdig geschakeld.
• Geschikt voor paneelmontage met kunststof klemveren.
• Zwarte kunststof behuizing met compacte vormgeving.
• Maximaal 15 A bij 250 V AC.
• Maximaal 20 A bij 125 V AC.

Deze paneelschakelaar kan worden gebruikt voor het in- en uitschakelen van verlichting, apparatuur en andere elektrische verbruikers die binnen de aangegeven AC-specificaties vallen.

• Bedieningspanelen en schakelkasten.
• Elektrische apparatuur met een aan/uit-functie.
• Verlichting en andere AC-verbruikers.
• Projecten waarbij twee contacten gelijktijdig moeten worden geschakeld.
• Gebruik als stuurcontact voor een geschikt relais.

Op deze schakelaar staat uitsluitend een elektrische belasting voor wisselspanning (AC) vermeld. De opgegeven waarden van 15 A en 20 A mogen daarom niet automatisch worden toegepast op een 12V- of 24V-gelijkstroominstallatie.

Bij gelijkstroom is het moeilijker om de elektrische vlamboog tussen de schakelcontacten te onderbreken. Daardoor kan de toegestane DC-belasting lager zijn dan de opgegeven AC-belasting.

Gebruik deze schakelaar bij grotere DC-verbruikers, zoals een compressorkoelkast, zware verlichting of andere apparatuur met een hoge inschakelstroom, bij voorkeur alleen als stuurcontact voor een geschikt 12V- of 24V-relais.

De schakelaar beschikt over vier vlakstekeraansluitingen. Intern worden twee afzonderlijke contacten gelijktijdig geopend of gesloten.

• Gebruik goed passende vlaksteker-kabelschoenen.
• Zorg dat de kabelschoenen stevig op de aansluitingen zijn bevestigd.
• Stem de kabeldoorsnede af op de aangesloten belasting.
• Plaats een correct gedimensioneerde zekering in de voedingskabel.
• Monteer de schakelaar in een passende paneeluitsparing.
• Voorkom mechanische spanning op de aansluitingen en bedrading.
