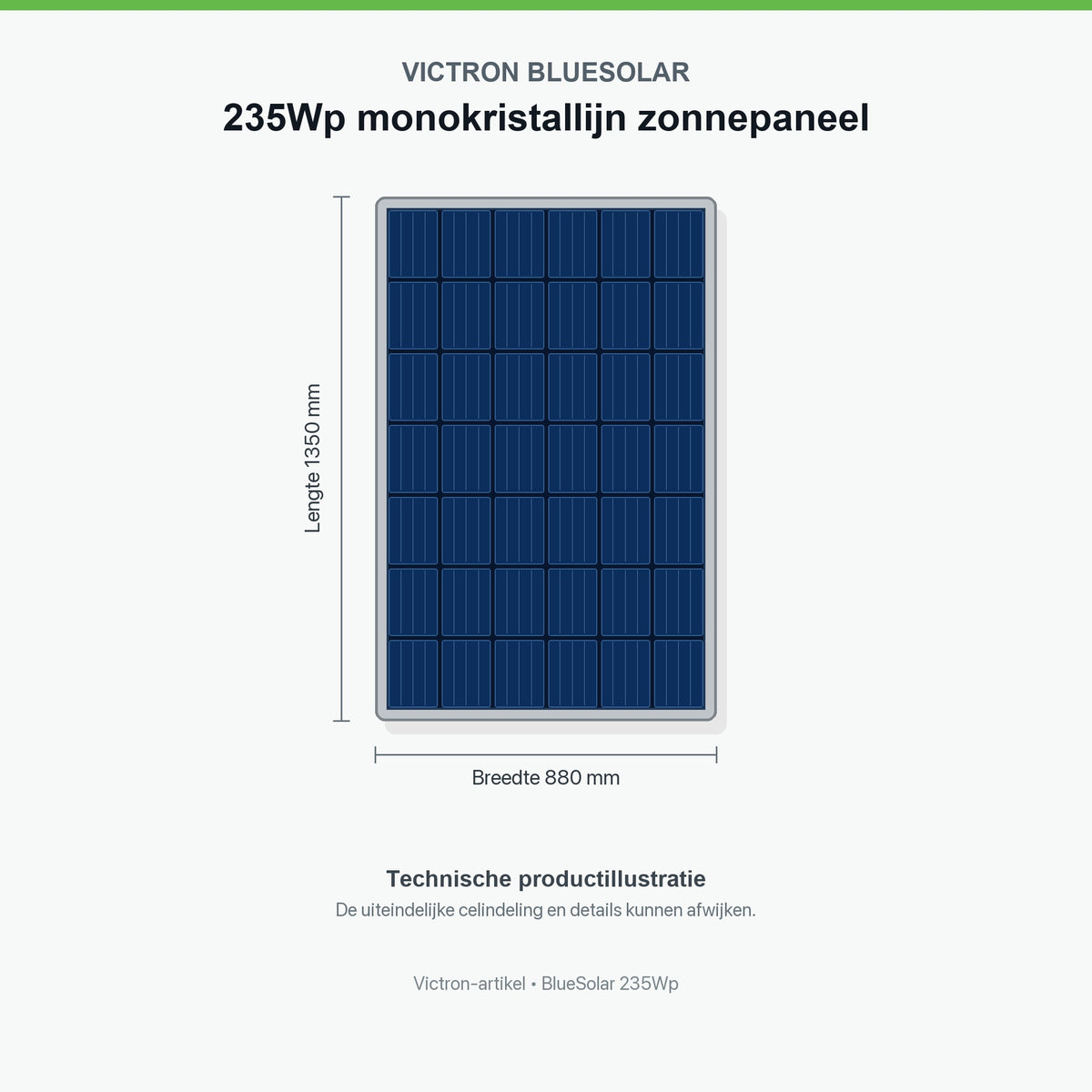

Victron BlueSolar 235Wp monokristallines Solarmodul

• Gute Leistung bei schwachem Licht und Empfindlichkeit über ein breites Lichtspektrum.
• Wasserdichte Anschlussdose und Bypass-Dioden zur Begrenzung von Leistungsverlusten durch Teilschatten.
• Robuster Aluminiumrahmen und gehärtetes Glas für die feste Montage.
• Passt gut in eine Installation mit Victron MPPT-Laderegler und VictronConnect.

Der tatsächliche Ertrag hängt von Jahreszeit, Sonneneinstrahlung, Verschattung, Montagerichtung und dem Ladezustand der Batterie ab.

1. Laderegler: Victron SmartSolar MPPT 100/20 für ein Panel in einer 12V-Batterieanlage.
2. Solarkabel: 6mm², 2 × 5m mit Steckern.
3. Batteriekabel und Sicherung: 6mm², 2 × 1m mit 25A Sicherung, mit der Sicherung nahe der Batterie oder des Plusverteilers.
4. Dachdurchführung: Wählen Sie eine passende Dachdurchführung für die Kabelführung nach innen.
5. Kabelmanagement: Verwenden Sie UV- und wetterbeständige Klebesockel und Kabelbinder.

Schließen Sie ein Solarpanel niemals direkt an die Batterie an. Verwenden Sie immer einen korrekt dimensionierten Laderegler und eine Absicherung.

Kastenwagen: Verwenden Sie vorzugsweise Aluminium-Z-Profile auf einem gerippten oder leicht gewölbten Metalldach.

Boot: Kunststoff-Eckhalterungen sind eine praktische Wahl auf einem geeigneten flachen Deck.

Flaches Wohnmobildach oder andere Konstruktion: Für diese Panelbreite ist kein passender Spoiler, der breiter als 68 cm ist, verfügbar. Montieren Sie das Panel daher mit Z-Profilen oder Eckhalterungen, oder auf einem geeigneten Rahmen oder Dachträger.

Messen Sie vorab den verfügbaren Platz und berücksichtigen Sie Dachluken, Belüftung, Schienen und Montagematerial. Entfetten Sie den Untergrund sorgfältig, verwenden Sie geeigneten Konstruktionskleber und Primer und dichten Sie alle Durchführungen wasserdicht ab.

Die höhere Panelspannung ermöglicht die Anwendung bei 24V, aber überprüfen Sie immer den gewählten MPPT, die Temperaturspanne und den Systemaufbau.

Bei einem 24V-System kann derselbe MPPT etwa doppelt so viel Solarpanel-Leistung verarbeiten wie bei 12V, jedoch nur, wenn Panelspannung, maximale Leerlaufspannung und Verschaltung passend sind.

• Das Panel direkt an die Batterie anschließen.
• Nur auf die Wattzahl achten und die Panelspannung oder Voc vergessen.
• Ein zu dünnes Kabel oder eine fehlende Sicherung verwenden.
• Panels mit abweichenden elektrischen Eigenschaften ohne Prüfung kombinieren.
• Verschattung, Dachhindernisse und Platz für die Montage nicht berücksichtigen.
