Xenteq Isolationswächter 230Vac 25A
Xenteq Isolationswächter 230Vac 25A
Niedriger Lagerbestand: 1 verbleibend
Verfügbarkeit für Abholungen konnte nicht geladen werden
Direct verzendbaar of meestal binnen 24 uur af te halen.

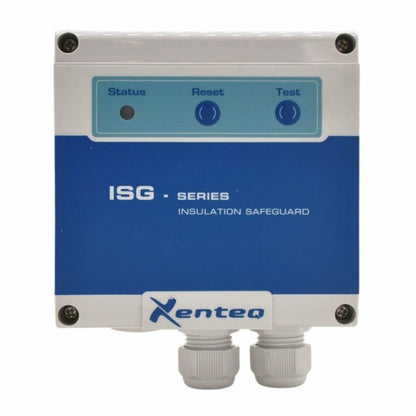

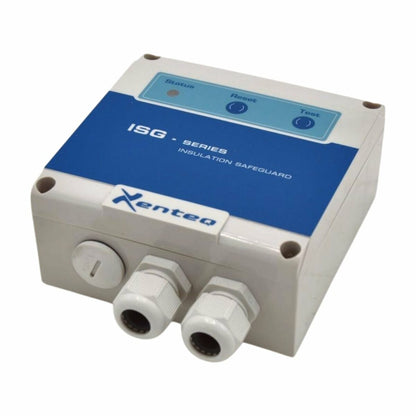

Der Xenteq ISG 230-25 ist ein Isolationswächter (Insulation Safeguard) für 230-V-Installationen mit einem schwimmenden Netz (z. B. bei einem Wechselrichter oder Generator). Das Gerät überwacht kontinuierlich den Isolationswiderstand und schaltet den 230-V-Ausgang automatisch ab, wenn eine Phase oder der Neutralleiter gegen Erde undicht wird.
Was ist ein Isolationswächter?

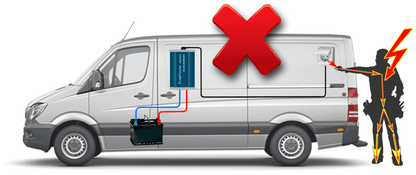

In einem Wohnhaus wird die Personensicherheit durch einen Fehlerstrom-Schutzschalter (RCD) und einen Erdungsstift gewährleistet. Bei einem Wechselrichter/Generator entsteht häufig ein schwimmendes Netz. Dies erfordert einen anderen Ansatz.
Was genau macht der ISG 230-25?
- Überwacht kontinuierlich den Isolationswiderstand des 230-V-Systems.
- Gibt bei abnehmendem Isolationswiderstand eine Vorwarnung aus (Alarm 1).
- Schaltet den Ausgang ab, sobald der Isolationswiderstand zu niedrig wird (Alarm 2).

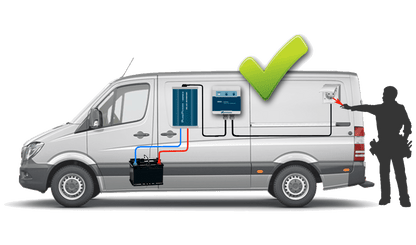

Laut Handbuch ersetzt der Isolationswächter in einem schwimmenden Netz den Fehlerstrom-Schutzschalter, der dort nicht eingesetzt werden kann/darf.
Bei diesem Produkt geht es um die Personensicherheit bei 230 V aus einem Wechselrichter/Generator. Lassen Sie die Installation stets von einem qualifizierten Techniker durchführen.
Wann benötigen Sie dies in einem Wohnmobil?
- Wenn Sie 230 V mit einem Wechselrichter oder Combi (z. B. Victron MultiPlus) erzeugen und die 230 V auch „nach außen“ oder zu mehreren Steckdosen führen.
- Wenn Sie ein schwimmendes 230-V-Netz haben und die Personensicherheit technisch korrekt absichern möchten.
- Wenn Ihre Installation sowohl mit Landstrom als auch mit dem Wechselrichter betrieben wird und Sie diese sauber trennen möchten.
Warum gerade der ISG 230-25 (25 A)?
- Geeignet für leistungsstärkere 230-V-Installationen bis 25 A (max. ca. 5750 W).
- Laut Xenteq ist dieses Modell auch für Combi-Geräte und Systeme mit Priorität/Transfer (wie Wechselrichter-/Ladegerät-Kombinationen) geeignet.
Anschluss mit Victron MultiPlus (Combi Wechselrichter/Ladegerät)
In einem Wohnmobil mit MultiPlus gibt es meist zwei Situationen: Wechselrichterbetrieb (230 V aus der Batterie) und Landstrombetrieb. Der ISG 230-25 dient dazu, die Personensicherheit bei einem schwimmenden 230-V-Netz (Wechselrichterbetrieb ohne Landstrom) zu gewährleisten. Sobald Landstrom aktiv ist, wird die Messung über die MAINS-Erkennung deaktiviert.
Wichtige Richtlinien (praktisch)
- Platzieren Sie den Isolationswächter zwischen dem AC-Ausgang des MultiPlus und Ihrer 230-V-Verteilung (Leitungsschutzschalter / Steckdosenleisten).
- Schließen Sie den Isolationswächter vorzugsweise so direkt wie möglich an den MultiPlus an (also vor anderen Randgeräten).
- Verwenden Sie bei diesem 25-A-Modell ein 3-adriges 2,5-mm² Netzteil für INVERTER und OUTPUT (gemäß Xenteq-Richtlinie).
- Legen Sie ein zusätzliches 2-adriges MAINS-Erkennungskabel (0,75–1,5 mm²) und verbinden Sie es mit derselben Landstromversorgung wie der MultiPlus (hinter Ihrem Fehlerstrom-/Leitungsschutzschalter nach dem CEE-Eingang).
Landstrom vorhanden (auch mit PowerAssist)
Wenn Landstrom vorhanden ist, befindet sich der ISG im Modus „mains present“ und die Isolationsmessung ist deaktiviert. Dies gilt auch, wenn der MultiPlus PowerAssist verwendet (Ergänzung des Landstroms mit Batterieleistung).
- Die Personensicherheit wird dann über den Landstrom-Fehlerstromschutz (Campingplatz/Säule) und Ihren eigenen Landstromschutz im Wohnmobil gewährleistet.
- Sobald der Landstrom ausfällt, beginnt der ISG wieder mit der Messung (nach dem Selbsttest).
Wichtig: N–PE-Verbindung im MultiPlus (für die korrekte Funktion des ISG)
Der Victron MultiPlus verbindet standardmäßig oft Neutralleiter und Erde (N–PE), wenn der Wechselrichter in Betrieb ist und kein Landstrom vorhanden ist. Für die korrekte Funktion des Xenteq ISG muss der 230-V-Ausgang im Off-Grid-Wechselrichterbetrieb korrekt ein schwimmendes Netz bilden.
- Deaktivieren Sie daher in den MultiPlus-Einstellungen die Funktion, die N–PE verbindet, bei Wechselrichterbetrieb ohne Landstrom.
- Danach können Sie im Off-Grid-Betrieb prüfen, ob das Netz „schwimmend“ ist (indikativ messen Sie dann oft etwa ~115 V AC von L nach PE und von N nach PE).
Sind Sie sich bei der Einstellung oder den Messungen unsicher? Kontaktieren Sie uns; eine falsche Einstellung kann zu unerwartetem Verhalten in Ihrem 230-V-Netzwerk führen.
Beachten Sie: Wenn Landstrom aktiv ist, muss die Landstromanlage (Säule + Ihr Wohnmobil-Eingang) mit einem ordnungsgemäß funktionierenden Fehlerstromschutz ausgestattet sein. Der ISG ist für die Personensicherheit bei dem schwimmenden Netz im Wechselrichterbetrieb (ohne Landstrom) vorgesehen.
Montage & Installation (kurz und praktisch)
- Nur durch qualifizierte Techniker; und es darf nur ein Isolationswächter pro Netzsystem angeschlossen werden.
- Montieren Sie ihn so nah wie möglich am Wechselrichter/Combi und halten Sie das Kabel zwischen Wechselrichter und ISG so kurz wie möglich.
- Befestigen Sie ihn auf einer ebenen, stabilen Unterlage und vermeiden Sie Vibrationen/Stöße.
- IP66-Gehäuse: staub- und wasserdicht, aber montieren Sie es stets ordentlich und ohne mechanische Spannung auf den Kabelverschraubungen.
Test: Ist Ihr 230-V-Ausgang „schwimmend“?
Laut Handbuch prüfen Sie dies mit einem Multimeter, indem Sie von L gegen Erde und von N gegen Erde messen. Bei einem schwimmenden Netz messen Sie an beiden etwa 115 V AC (indikativ). Wenn das nicht stimmt, muss möglicherweise die Quelle angepasst werden (z. B. keine feste Verbindung zwischen N und Erde).
Überlastung vermeiden
Xenteq empfiehlt, zum Schutz vor Überlastung eine Sicherung am Ausgang zu installieren, passend zur maximalen Leistung des Modells.
Der Sicherungswert und die Ausführung hängen von Ihrem 230-V-Verteilnetz (Leitungsschutzschalter, Kabelquerschnitte, Steckdosenleisten) ab. Wir helfen Ihnen dabei gerne weiter.
Funktion, LED-Status und Testen
Nach dem Einschalten führt der ISG zunächst einen Selbsttest durch. Erst danach wird der Ausgang durchgeschaltet. Rechnen Sie mit einer Verzögerung von etwa 10 Sekunden.
Alarmstufen
- Alarm 1 (Vorwarnung): bei 46 kΩ (LED blinkt rot). Überprüfen Sie das System auf Fehler.
- Alarm 2 (Abschaltung): bei 23 kΩ (LED rot). Der Ausgang wird abgeschaltet.
LED-Status (Zusammenfassung)
- Grün blinkend: Selbsttest aktiv
- Grün: Alles in Ordnung, Ausgang aktiv über Wechselrichter/Generator
- Weiß: Landstrom aktiv, Messung deaktiviert
- Rot blinkend: Vorwarnung (Alarm 1)
- Rot: Ausgang abgeschaltet (Alarm 2)
- Rot/grün blinkend: Selbsttest fehlgeschlagen (Xenteq kontaktieren)
Monatlicher Selbsttest (empfohlen)
- Drücken Sie auf Test → der ISG erzeugt einen Fehler und schaltet ab.
- Drücken Sie danach auf Reset → erneuter Selbsttest, danach wieder aktiv, wenn alles OK ist.
Der ISG kann beim erneuten Einschalten der Stromquelle automatisch zurückgesetzt werden oder manuell über den Reset-Knopf.
Spezifikationen (ISG 230-25)
- Modell: ISG 230-25
- Netzspannung: 180–250 V AC
- Frequenz: 50/60 Hz
- Max. Ausgangsleistung: ca. 5750 W
- Max. Ausgangsstrom: 25 A
- Vorwarnung (Alarm 1): 46 kΩ
- Abschaltung (Alarm 2): 23 kΩ
- Geeignet für Kombination mit Netzspannung: ja
- Externes Signal bei Alarm 1: ja (NO oder NC)
- Betriebstemperatur: -25°C bis +50°C
- IP-Klasse: IP66

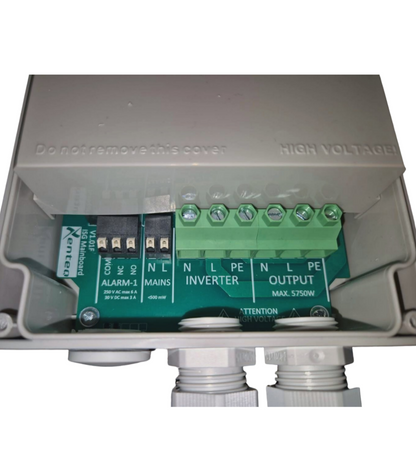

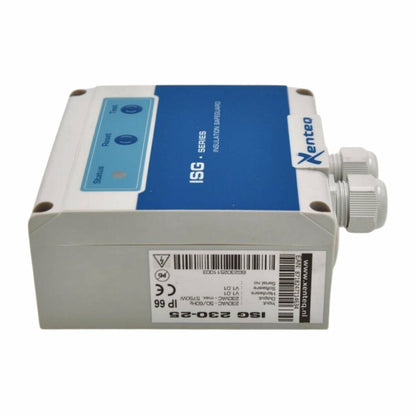

- Anschlüsse: Eingang über Kabelverschraubung M20, Ausgang über Kabelverschraubung M20, MAINS-Erkennung über Kabelverschraubung M20
- Gewicht: ca. 0,45 kg
Spezifikationen gemäß Xenteq ISG-Serie Handbuch / Datenblatt.
Warum über Faraday Energy?
- Wir kombinieren dieses Produkt häufig mit Victron MultiPlus-Installationen und wissen, wo es in der Praxis schiefgehen kann (Erkennung, Reihenfolge in der 230-V-Kette, Verteilung).
- Schneller Check Ihres Schaltplans: „Wo genau muss er dazwischen?“ und „Wie schließt man die MAINS-Erkennung korrekt an?“.
- Wir helfen Ihnen bei einer sauberen 230-V-Verteilung: Leitungsschutzschalter, Steckdosenleisten und Sicherungen passend zu Ihrem Setup.
Hilfe beim Anschluss benötigt?
Schicken Sie uns Folgendes, damit wir gezielt helfen können:
- Welches Gerät erzeugt 230 V: MultiPlus-Modell (z. B. 12/1600, 12/3000, 24/3000) oder anderer Wechselrichter
- Ein Foto oder eine Skizze Ihrer 230-V-Verteilung (Landstrom → MultiPlus → Gruppen/Steckdosen)
- Wie Sie die 230 V verwenden: nur im Innenbereich oder auch im Außen-/externen Bereich
