Xenteq Isolatiebewaker 230Vac 25A
Xenteq Isolatiebewaker 230Vac 25A
1 op voorraad
Kan beschikbaarheid voor afhalen niet laden

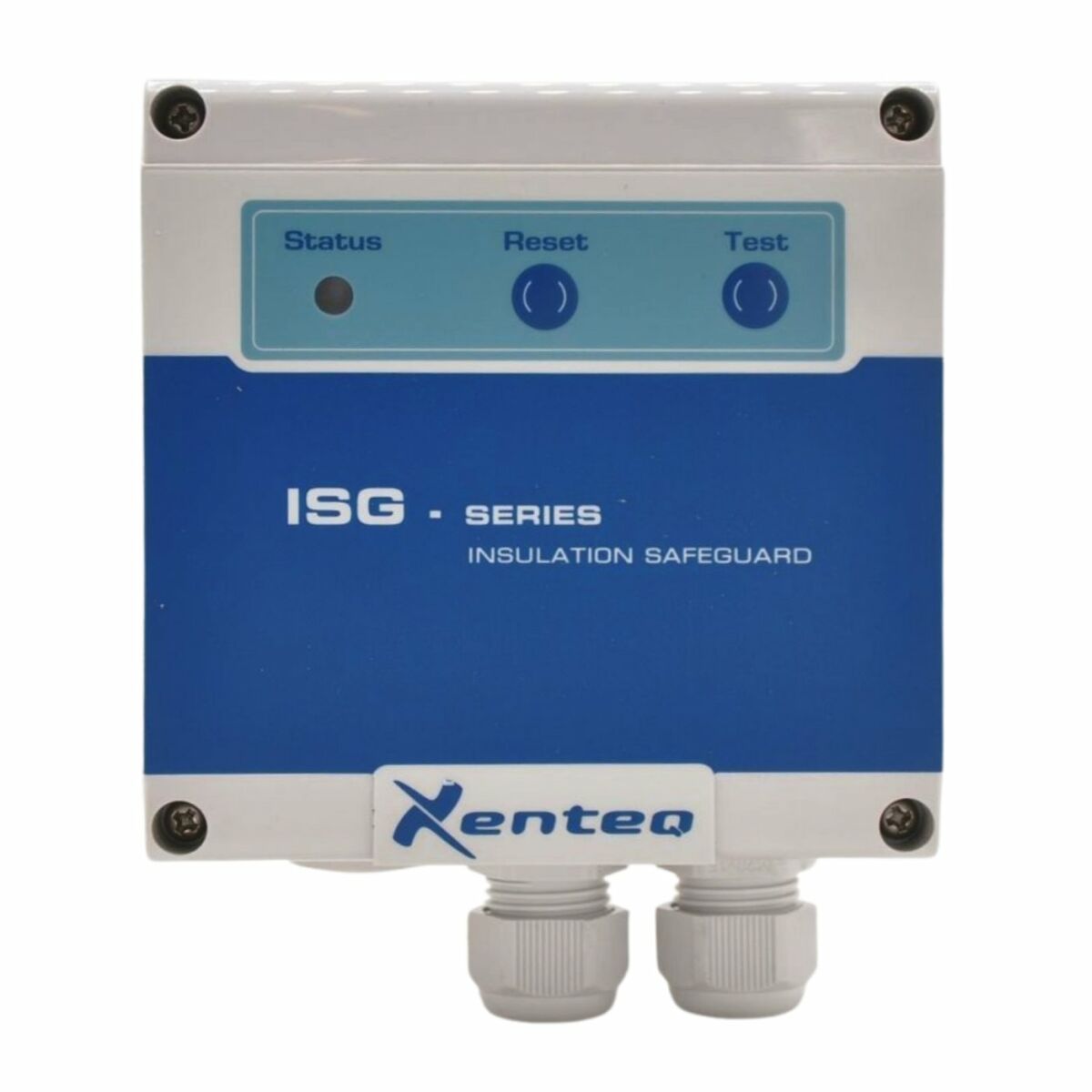

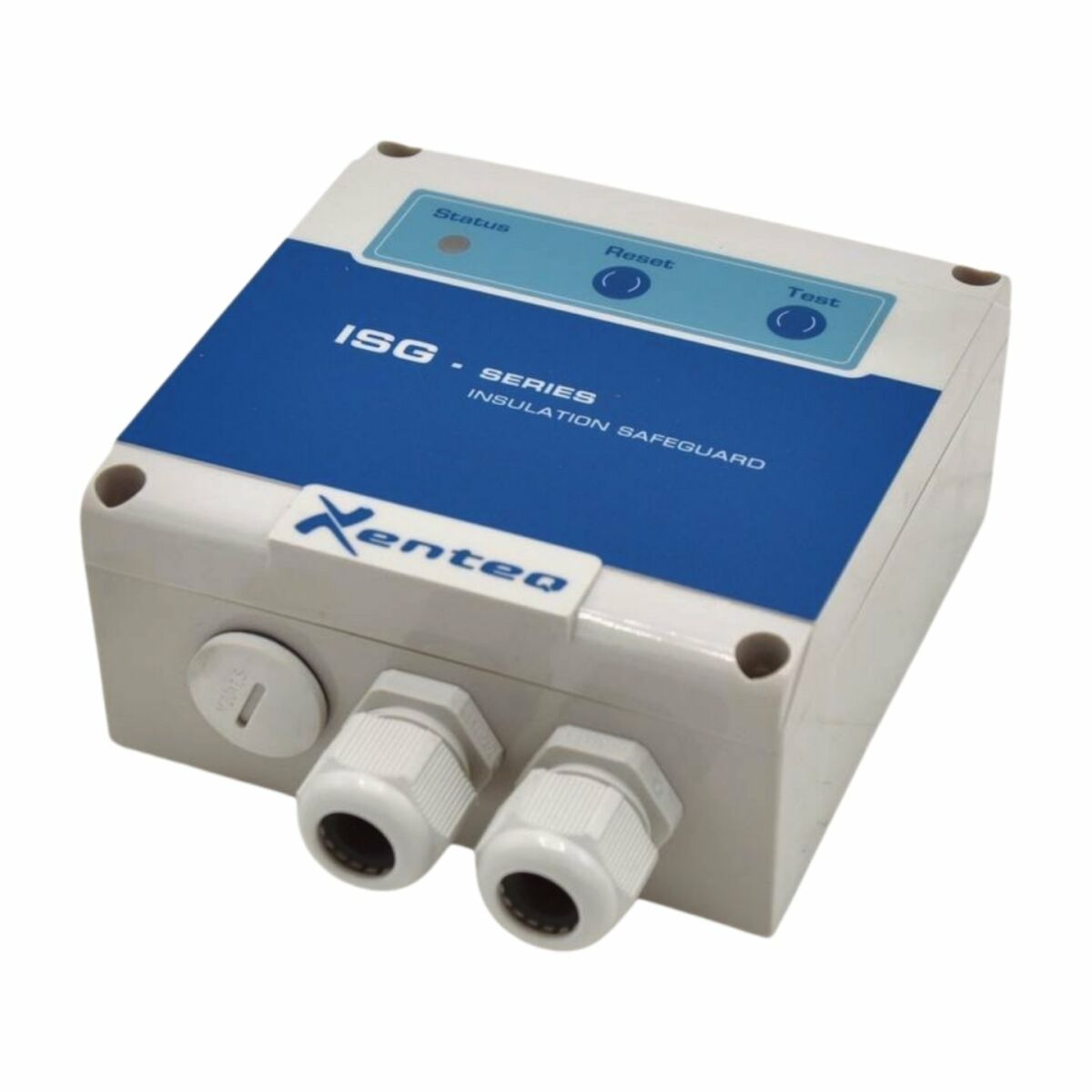

De Xenteq ISG 230-25 is een isolatiebewaker (insulation safeguard) voor 230V-installaties met een zwevend netstelsel (zoals bij een omvormer of aggregaat). Het apparaat bewaakt continu de isolatieweerstand en schakelt de 230V-uitgang automatisch uit bij een lek van fase of nul naar aarde.

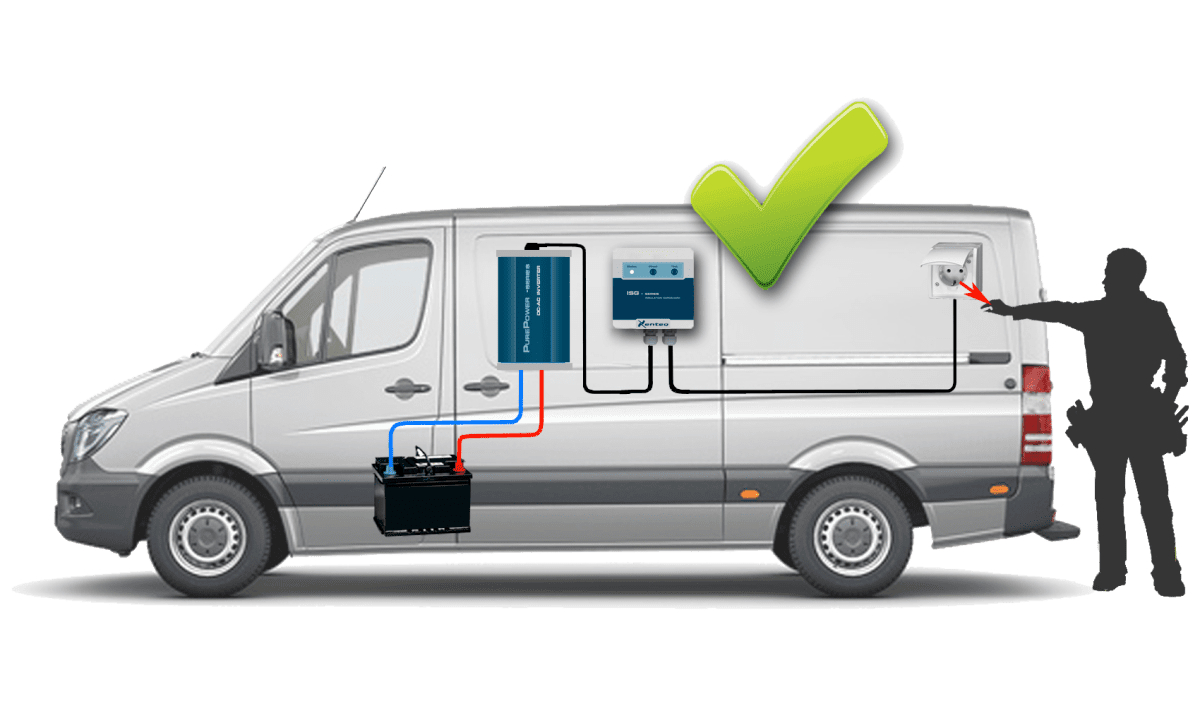

Wat is een isolatiebewaker?

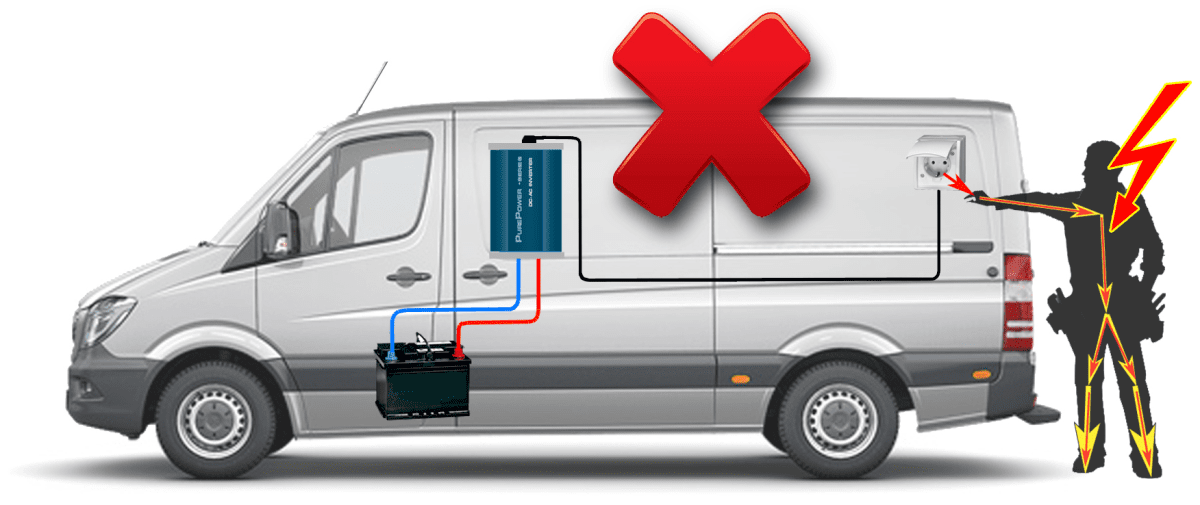

In een woonhuis werkt persoonsveiligheid met een aardlekschakelaar (RCD) en een aardpin. Bij een omvormer/aggregaat ontstaat vaak een zwevend net. Dat vraagt om een andere aanpak.
Wat doet de ISG 230-25 precies?
- Bewaakt continu de isolatieweerstand van het 230V-systeem.
- Geeft een voorwaarschuwing bij afnemende isolatie (alarm 1).
- Schakelt de uitgang af zodra de isolatieweerstand te laag wordt (alarm 2).
Volgens de handleiding vervangt de isolatiebewaker in een zwevend net de aardlekschakelaar, die daar niet toegepast kan/mag worden.
Dit product gaat over persoonsveiligheid bij 230V uit een omvormer/aggregaat. Laat installatie altijd uitvoeren door een gekwalificeerde technicus.
Wanneer heb je dit nodig in een camper?
- Als je 230V opwekt met een omvormer of combi (bijv. Victron MultiPlus) en je de 230V ook “naar buiten” of naar meerdere stopcontacten voert.
- Als je een zwevend 230V-net hebt en je persoonsveiligheid technisch goed wilt borgen.
- Als je installatie zowel op walstroom als op omvormer werkt en je het netjes wilt scheiden.
Waarom juist de ISG 230-25 (25A)?
- Geschikt voor zwaardere 230V-installaties tot 25A (max. ca. 5750W).
- Volgens Xenteq is dit model ook geschikt voor combi-apparaten en systemen met voorrang/transfer (zoals omvormer/lader combinaties).
Aansluiten met Victron MultiPlus (combi omvormer/lader)
In een camper met MultiPlus heb je meestal 2 situaties: omvormerbedrijf (230V uit de accu) en walstroombedrijf. De ISG 230-25 is bedoeld om persoonsveiligheid te borgen bij een zwevend 230V-net (omvormerbedrijf zonder walstroom). Zodra walstroom actief is, wordt de meting uitgeschakeld via MAINS-detectie.
Belangrijke richtlijnen (praktisch)
- Plaats de isolatiebewaker tussen de AC-out van de MultiPlus en jouw 230V-verdeling (automaten / stopcontactgroepen).
- Sluit de isolatiebewaker bij voorkeur zo direct mogelijk op de MultiPlus aan (dus vóór overige randapparatuur).

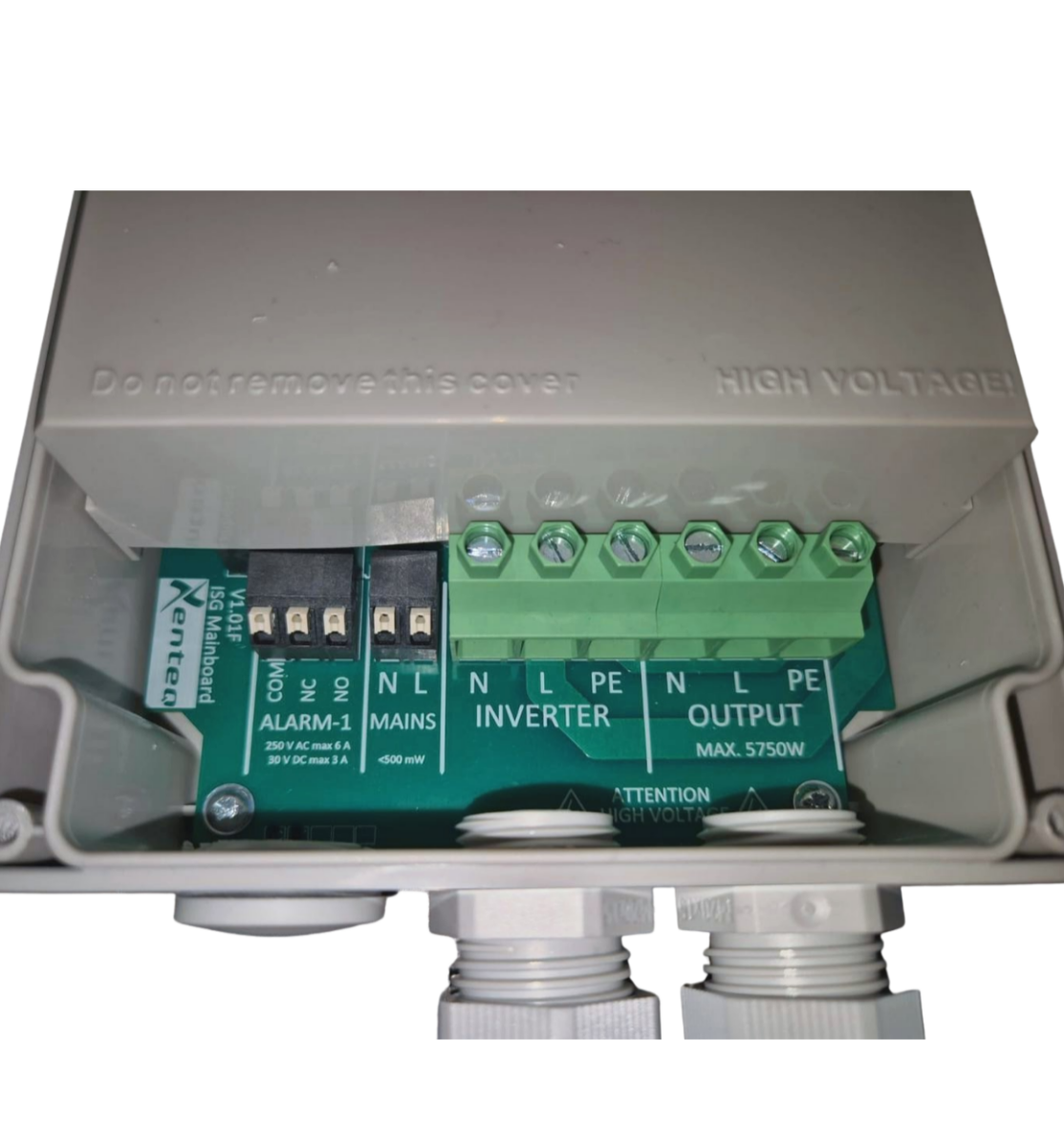

- Gebruik bij dit 25A-model 3-aderig 2,5 mm² netsnoer voor INVERTER en OUTPUT (volgens Xenteq richtlijn).
- Leg een extra 2-aderige MAINS-detectiekabel (0,75–1,5 mm²) en verbind die met dezelfde walstroom-voeding als de MultiPlus (achter jouw aardlek/automaat na de CEE-invoer).
Walstroom aanwezig (ook met PowerAssist)
Wanneer walstroom aanwezig is, staat de ISG in “mains present”-modus en is de isolatiemeting uitgeschakeld. Dit geldt ook als de MultiPlus PowerAssist gebruikt (walstroom aanvullen met accuvermogen).
- Persoonsbeveiliging loopt dan via de walstroom-aardlek (camping/paal) en jouw eigen walstroombeveiliging in de camper.
- Zodra walstroom wegvalt, start de ISG weer met meten (na zelftest).
Belangrijk: N–PE koppeling in MultiPlus (voor correcte werking van de ISG)
De Victron MultiPlus verbindt standaard vaak nul en aarde (N–PE) wanneer de omvormer in bedrijf is en er geen walstroom aanwezig is. Voor correcte werking van de Xenteq ISG moet de 230V-uitgang in off-grid omvormerbedrijf juist een zwevend net vormen.
- Schakel daarom in de MultiPlus-instellingen de functie uit die N–PE koppelt bij omvormerbedrijf zonder walstroom.
- Daarna kun je off-grid controleren of het net “zwevend” is (indicatief meet je dan vaak ongeveer ~115Vac van L naar PE én van N naar PE).
Twijfel je over de instelling of de metingen? Neem even contact op; verkeerd instellen kan zorgen voor onverwacht gedrag in je 230V-netwerk.
Let op: bij walstroom actief moet de walstroominstallatie (paal + jouw camperinvoer) voorzien zijn van een goed werkende aardlekbeveiliging. De ISG is bedoeld voor persoonsveiligheid bij het zwevende net in omvormerbedrijf (zonder walstroom).
Montage & installatie (kort en praktisch)
- Alleen door gekwalificeerde technici; en er mag maar één isolatiebewaker per netstelsel worden aangesloten.
- Monteer zo dicht mogelijk bij de omvormer/combi en houd de kabel tussen omvormer en ISG zo kort mogelijk.
- Bevestig op een vlakke, stabiele ondergrond en voorkom trillen/schokken.
- IP66-behuizing: bestand tegen stof en water, maar monteer altijd netjes en zonder mechanische spanning op de kabelwartels.
Test: is jouw 230V-uitgang “zwevend”?
Volgens de handleiding controleer je dit met een multimeter door te meten van L naar aarde en N naar aarde. Bij een zwevend net meet je op beide ongeveer 115 Vac (indicatief). Als dat niet klopt, moet de bron mogelijk worden aangepast (bijv. geen vaste verbinding tussen N en aarde).
Overbelasting voorkomen
Xenteq adviseert om ter bescherming tegen overbelasting een zekering op de uitgang te plaatsen, passend bij het maximale vermogen van het model.
Zekeringwaarde en uitvoering hangen af van jouw 230V-verdeelnet (automatenkast, kabeldiktes, stopcontactgroepen). Wij helpen je daar graag mee.
Werking, LED-status en testen
Na het inschakelen doorloopt de ISG eerst een zelftest. Daarna wordt de uitgang pas doorgeschakeld. Houd rekening met een vertraging van ongeveer 10 seconden.
Alarmniveaus
- Alarm 1 (voorwaarschuwing): bij 46 kΩ (LED rood knipperen). Controleer het systeem op fouten.
- Alarm 2 (uitschakelen): bij 23 kΩ (LED rood). Uitgang wordt afgeschakeld.
LED-status (samenvatting)
- Groen knipperen: zelftest actief
- Groen: alles in orde, uitgang actief via omvormer/aggregaat
- Wit: walstroom actief, meting uitgeschakeld
- Rood knipperen: voorwaarschuwing (alarm 1)
- Rood: uitgang afgeschakeld (alarm 2)
- Rood/groen knipperen: zelftest onsuccesvol (contact Xenteq)
Maandelijkse zelftest (aanbevolen)
- Druk op Test → de ISG creëert een lek en schakelt uit.
- Druk daarna op Reset → opnieuw zelftest, daarna weer actief als alles OK is.
De ISG kan automatisch resetten bij opnieuw inschakelen van de stroombron, of handmatig via de reset-knop.
Specificaties (ISG 230-25)
- Model: ISG 230-25
- Netspanning: 180–250 Vac
- Frequentie: 50/60 Hz
- Max. uitgangsvermogen: ca. 5750 W
- Max. uitgangsstroom: 25 A
- Voorwaarschuwing (alarm 1): 46 kΩ
- Uitschakelen (alarm 2): 23 kΩ
- Geschikt voor combinatie met netspanning: ja
- Extern signaal bij alarm 1: ja (n.o. of n.c.)
- Werktemperatuur: -25°C tot +50°C
- IP-klasse: IP66

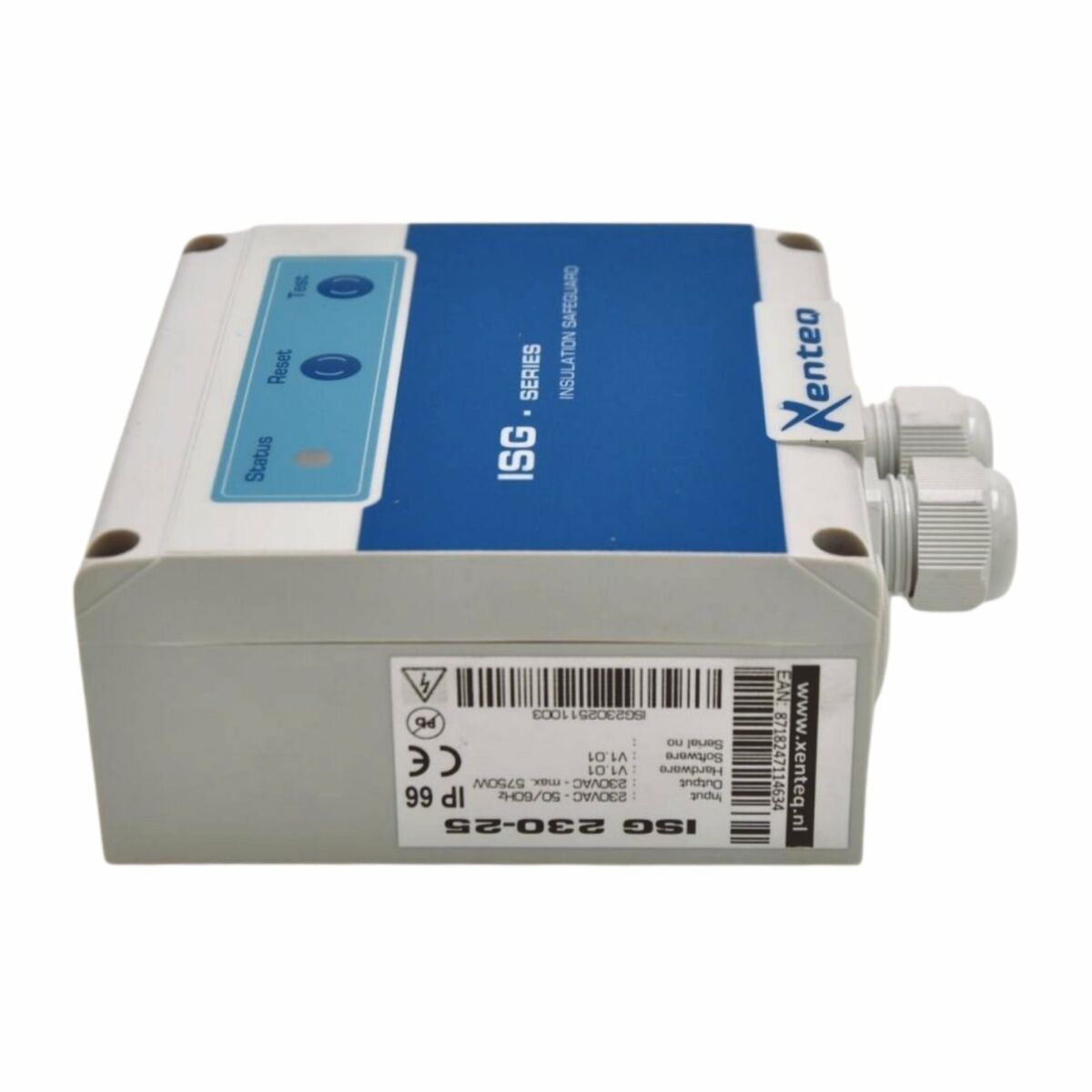

- Aansluitingen: input via kabelwartel M20, output via kabelwartel M20, MAINS detectie via kabelwartel M20
- Gewicht: ca. 0,45 kg
Specificaties volgens Xenteq ISG-serie handleiding / datasheet.
Waarom via Faraday Energy?
- We combineren dit product vaak met Victron MultiPlus installaties en weten waar het in de praktijk mis kan gaan (detectie, volgorde in 230V-keten, verdeling).
- Snelle check op jouw schema: “waar moet hij precies tussen” en “hoe sluit je MAINS detectie correct aan”.
- We denken mee over een nette 230V-verdeling: automaten, stopcontactgroepen en zekeringen passend bij jouw set-up.
Hulp nodig met aansluiting?
Stuur ons dit, dan kunnen we gericht helpen:
- Welk apparaat 230V opwekt: MultiPlus model (bijv. 12/1600, 12/3000, 24/3000) of andere omvormer
- Een foto of schets van je 230V-verdeling (walstroom → MultiPlus → groepen/stopcontacten)
- Hoe je de 230V gebruikt: alleen binnen, of ook buiten/extern
